准备工作

1. 软件下载：Able Software R2V，如有需要可点击[下载](软件来源于互联网)；

2. 准备签名：建议使用粗线记号笔在白纸上写下签名(多个签名可一起处理)，拍照并上传至电脑。

将签名图片转换成.dxf格式

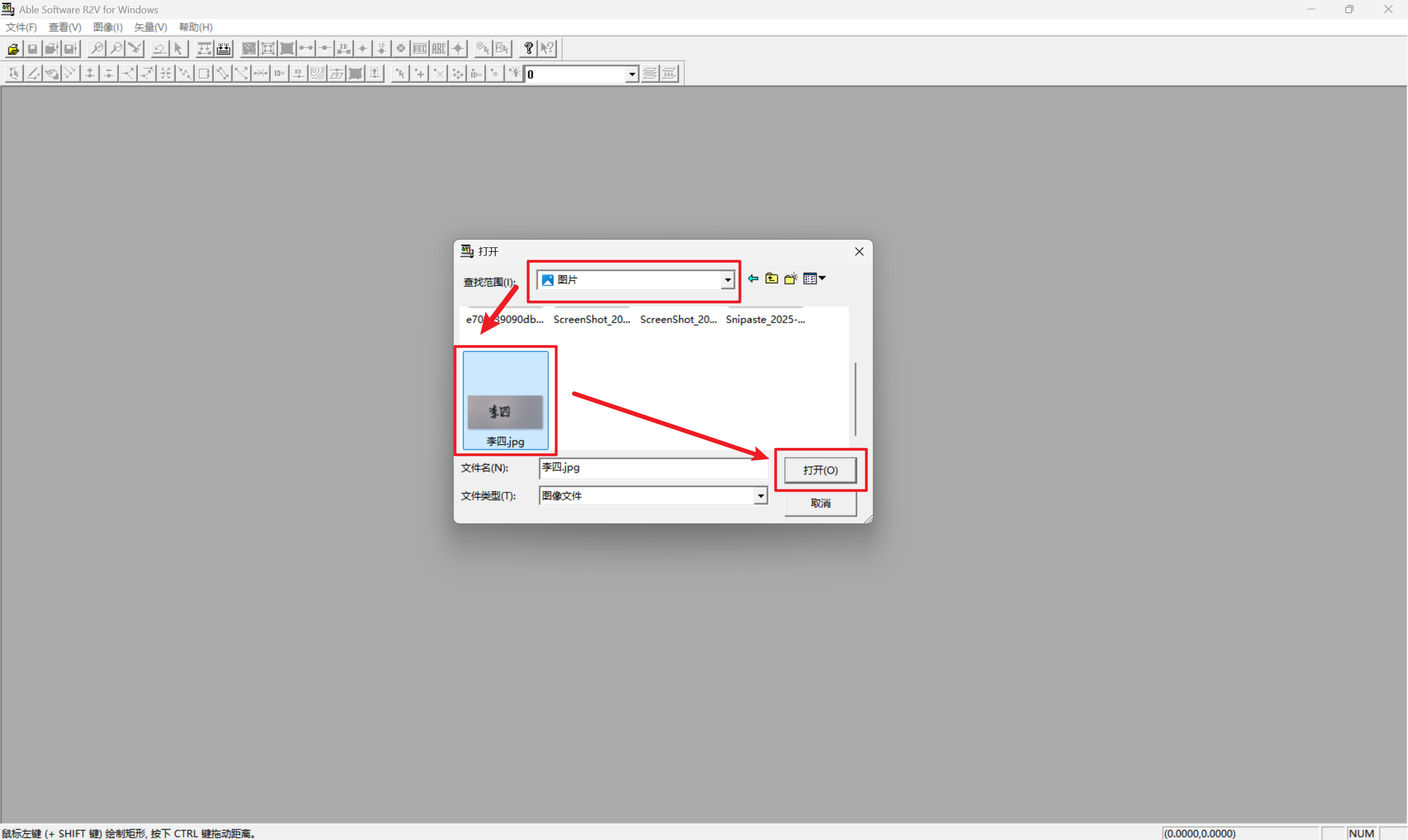

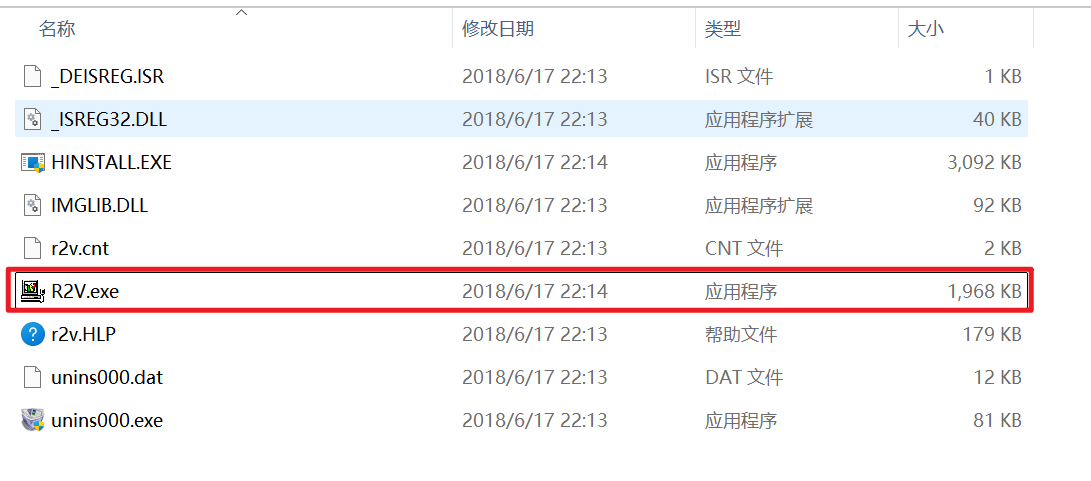

1. 双击打开R2V.exe软件，在文件夹中找到并打开上传的签名图片；

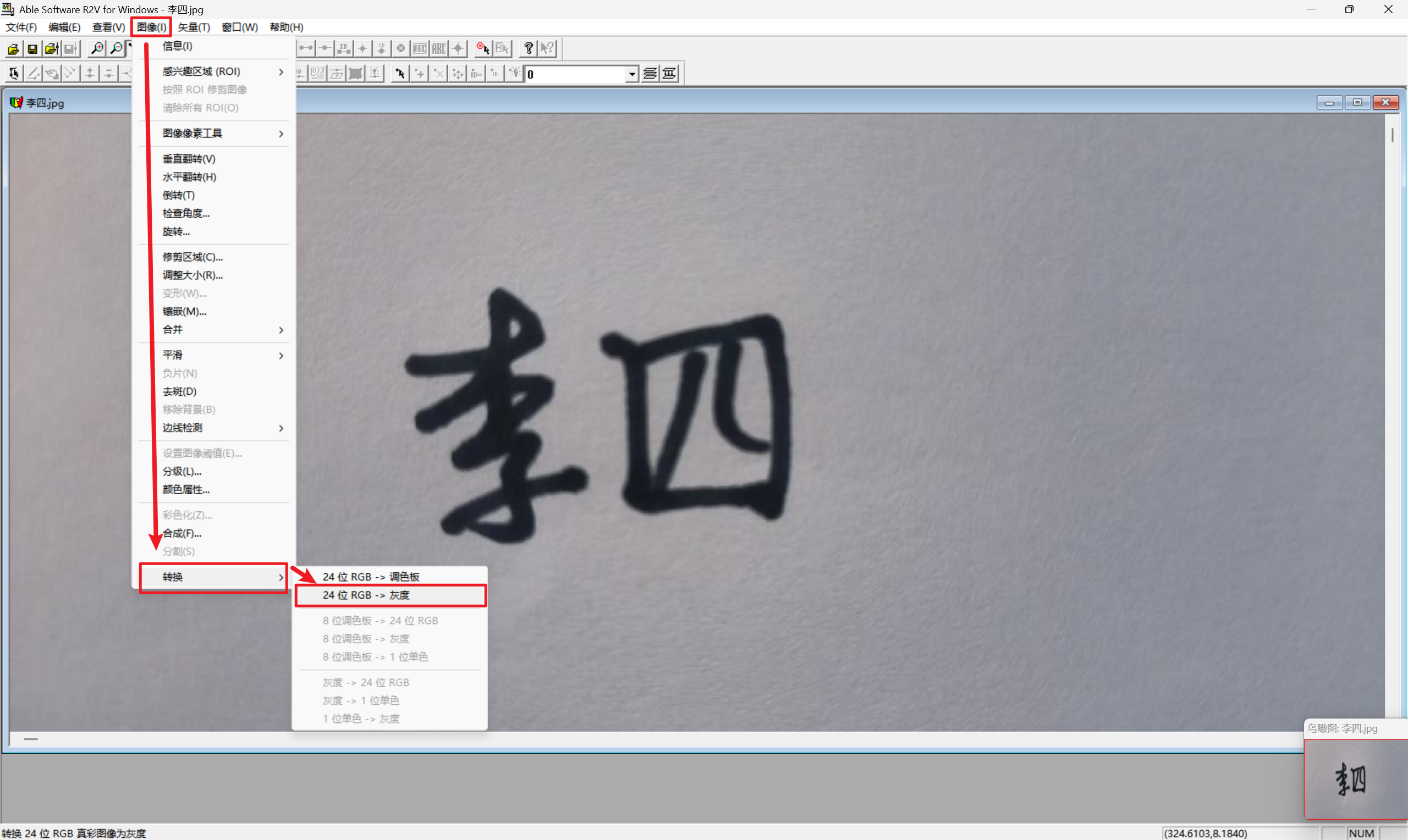

2.将照片转换为灰度，依次点击：图像-转换-24位RGB-> 灰度；

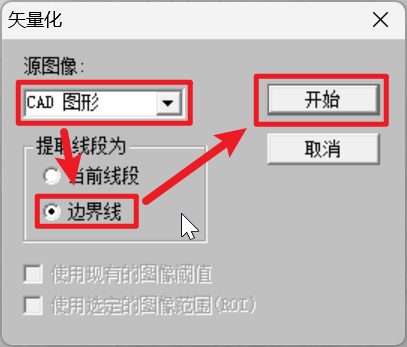

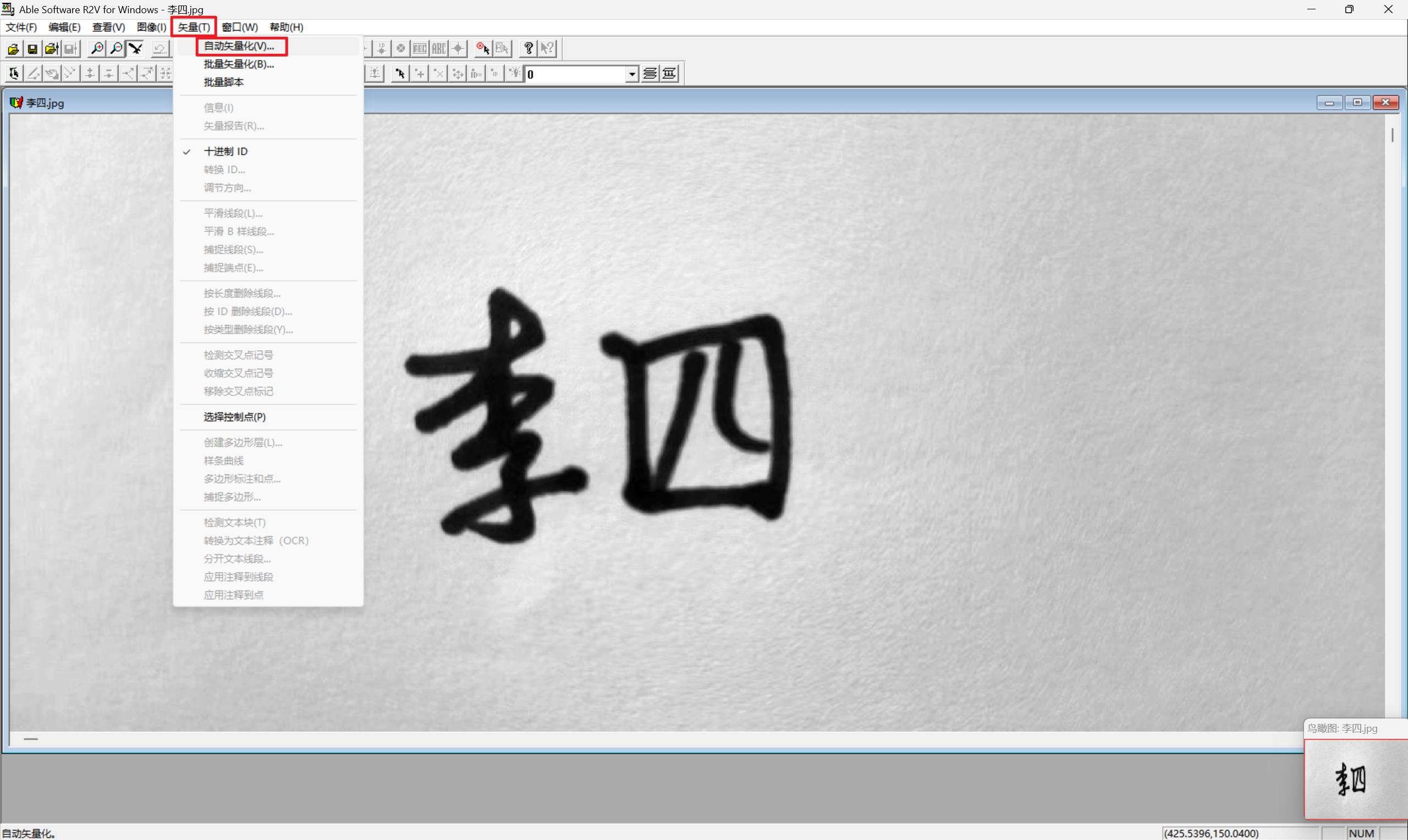

3.将灰度图转换为矢量图，依次点击：矢量-自动矢量化-设置源图像为CAD，提取线段为边界线-开始；

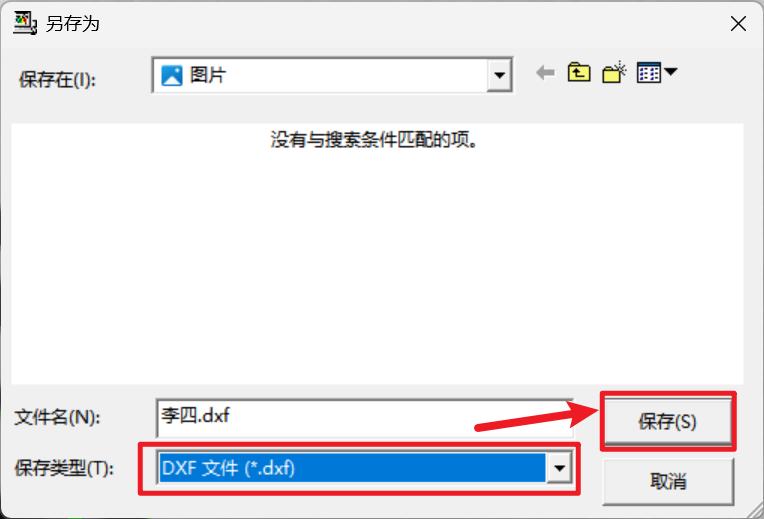

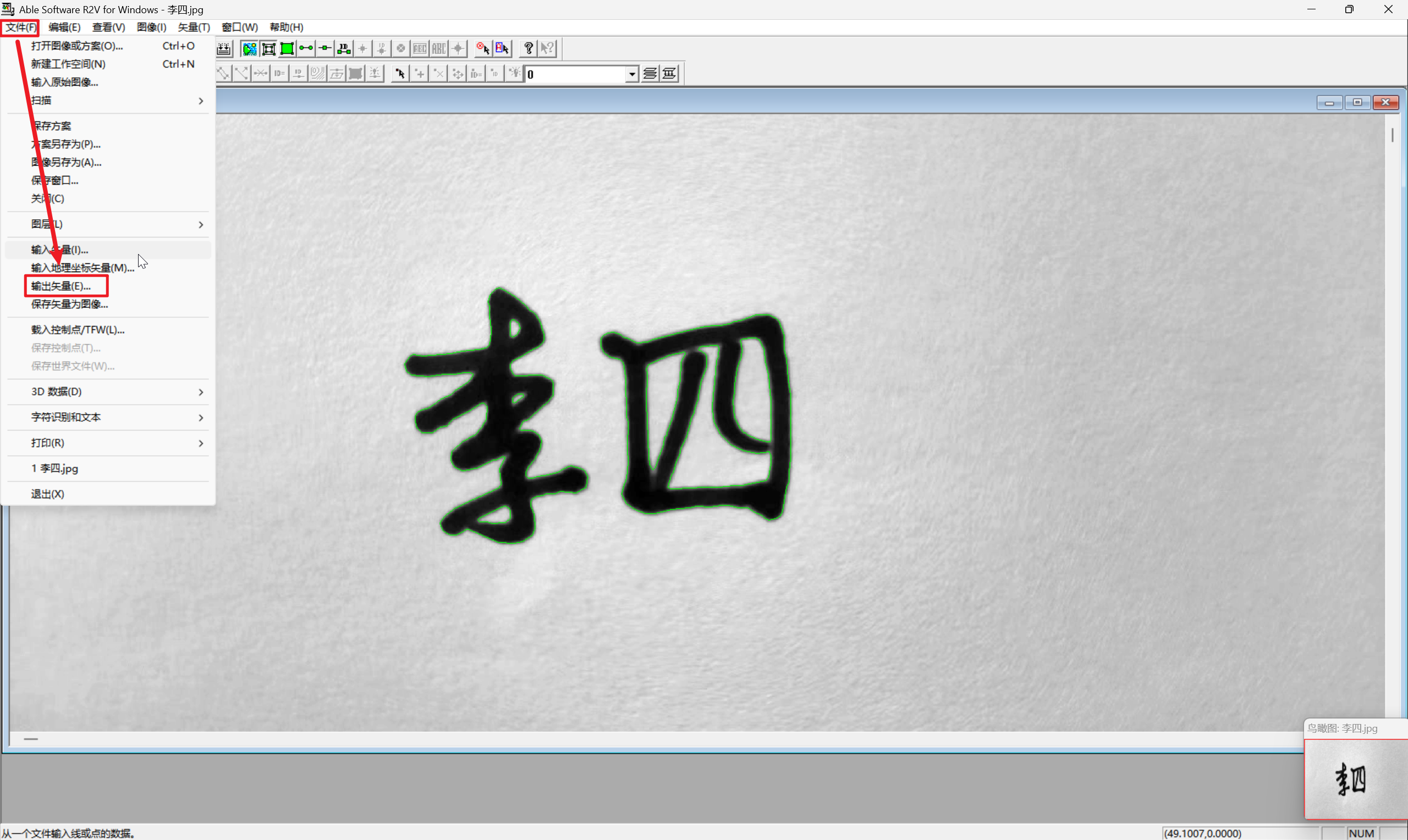

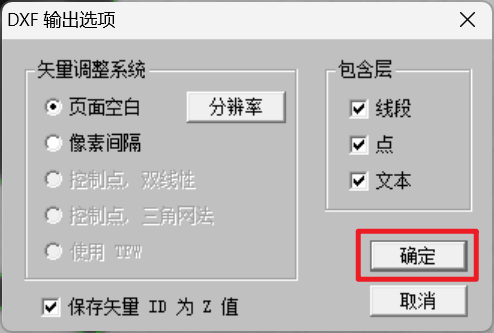

4.输出.dxf文件，依次点击：文件-输出矢量-文件类型设置为DXF文件-默认确定；

完成CAD签名制作

1. 在CAD中打开导出的.dxf文件，双击鼠标中键找到签名;

2. 使用填充命令(H)对图形进行对象填充，填充图案SOILD，颜色建议设置为”白色“。
